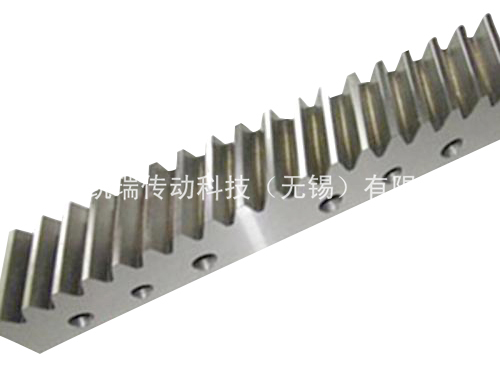

       由于斜齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。與齒頂線平行的任一條直線上具有相同的齒距和模數。與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算斜齒條尺寸的基準線。臥式齒輪斜齒條活塞執行機構的特點：①容易設計成雙活塞式，使其輸出力矩提高一倍；反過來，當輸出力矩一定時，就可獲得小尺寸的執行機構，使重量和尺寸減小；②齒輪斜齒條轉動均勻，轉動間隙小，因此運動自如、回差小；③齒輪斜齒條傳動方式比曲柄連桿的滑動摩擦方式的摩擦力小，同口徑可提升效率20%；④易實現與閥直接相連，從而簡化了閥的連接方式，并使所配閥的外形勻稱、美觀，且小型化。實踐證明，這種角行程活塞執行機構使用越來越廣。
